3D-Taster mit SK40 Aufnahme

- Zur exakten Positionierung der Spindelachse an Werkstück- oder Vorrichtungskanten - Mit integrierter Aufnahme - Anzeigengenauigkeit von 0,01 mm - Auswechselbare Tasteinsätze für maximale Flexibil...

Mehr Info

Aufnahme
Menge Preis
DIN69871A SK40
zzgl. Steuern: 365,00 € Inkl. Steuern: 434,35 €
Auf Lager
Artikelcode: 1M55.6.02
zzgl. Steuern: 365,00 € Inkl. Steuern: 434,35 €
Auf Lager
Artikelcode: 1M55.6.02

Details

- Zur exakten Positionierung der Spindelachse an Werkstück- oder Vorrichtungskanten
- Mit integrierter Aufnahme
- Anzeigengenauigkeit von 0,01 mm
- Auswechselbare Tasteinsätze für maximale Flexibilität

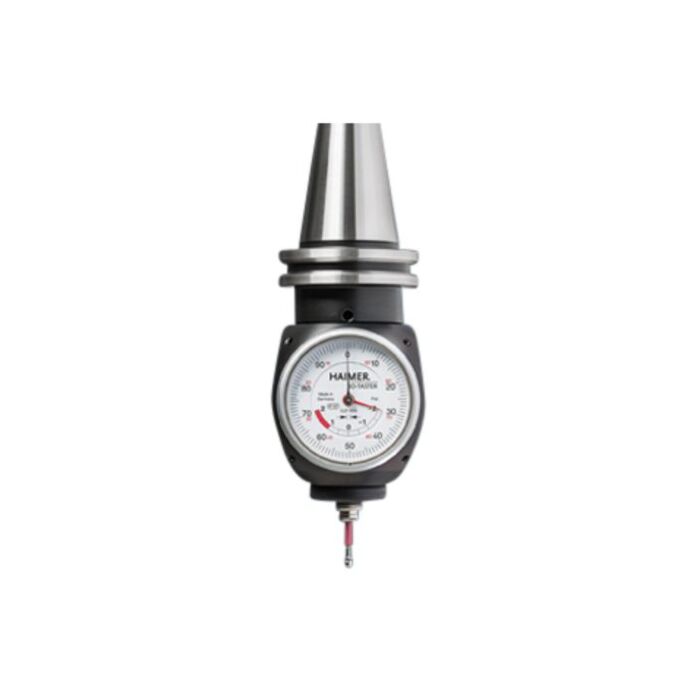

Universal 3D-Taster mit integrierter Aufnahme

Der Universal 3D-Taster ist ein sehr präzises und vielseitiges Messgerät für Fräs- und Erodiermaschinen (isolierter Tasteinsatz). Für einfachste Handhabung sorgt die integrierte Aufnahme in den Ausführung DIN 69871A SK-40 Aufnahme und Universal 3D-Taster bilden eine Einheit.

Korrektur der Rundlaufgenauigkeit mit den vier Stellschrauben möglich.
Isolierte Tasterspitze und Aufnahme.
Der Taster ist nach IP 67 spritzwassergeschützt!
Messuhr: Ø 57 mm
Gesamte Breite: 65 mm,
Ablesung: 0,01 mm
Inkl. 1 Tasterkugel: Ø 4 mm
Einspannschaft: DIN 69871A SK-40

Made in Germany

A [mm] 143,9
Ø D [mm] 4
B [mm] 65

Der Universal 3D-Taster ist ein sehr präzises und vielseitiges Messgerät für Fräs- und Erodiermaschinen (isolierter Tasteinsatz).

Er wird in die Frässpindel bzw. in den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werkstück- oder Vorrichtungskanten zu positionieren. Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längenmessungen durchgeführt werden. Die Antastrichtung ist beliebig (X-, Y-, Z-Achse). Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstück an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an der Werkstückkante. Auf Anhieb, ohne langes Probieren, ohne zu Rechnen, ohne Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.
