Magnetische Aufspannsysteme
Was ist eine Magnetspannplatte?
Auf einer auch magnetische Aufspannplatte genannten Magnetspannplatte können Werkstücke befestigt werden, die für eine maschinelle Bearbeitung vorgesehen sind. Mit unseren Aufspannplatten können Sie Ihre Werkstücke für die unterschiedlichsten Bearbeitungsmaschinen aufspannen lassen! Beispielsweise für eine Bearbeitung durch Fräs-, Schleif- und Funkenerodiermaschinen. Die Aufspannfunktion der Magnetspannplatte lässt sich entweder mechanisch aktivieren und deaktivieren oder elektromagnetisch. Die magnetische Flussdichte des Magneten wird in der Einheit Gauß angegeben und ist ein Maß für die Stärke des Magneten. Als Maßeinheit für die Kraft, mit der das Werkstück auf der Aufspannplatte gehalten wird, dient die Einheit kgf (Kraftkilogramm).
Magnetische Aufspannplatten von Vertex
Hogetex bietet unterschiedliche magnetische Aufspannplatten von Vertex an. Wir stellen diese Magnetspannplatten in einer Vielzahl an Bettabmessungen und unterschiedlichen Polstärken zur Verfügung. Eine dichtere Polverteilung ist ideal für kleinere Werkstücke geeignet. Bei Ihrer Suche nach Systemen für das magnetische Aufspannen Ihrer Werkstücke sind Sie bei uns genau richtig!

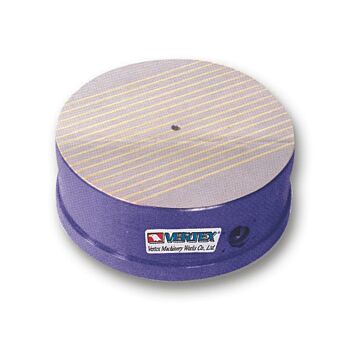

Unsere runde Magnetspannplatte VGD von Vertex
Vertex hält in seinem Angebot eine runde Magnetspannplatte für Sie bereit. Das Modell VGD steht gleich in vier Abmessungen als Vertex VGD-06 (Ø 150 mm), VGD-08 (Ø 200 mm), VGD-10 (Ø 250 mm) und VGD-12 (Ø 300 mm) zur Verfügung. Der Magnet besitzt eine magnetische Flussdichte von über 450 Gauß. Das Modell VGD eignet sich ideal für ein eher leichtes Zerspanen mit Drehmaschinen sowie für Schleifarbeiten auf Schleifmaschinen, in EDM-Schleifklemmen oder Teilapparaten.

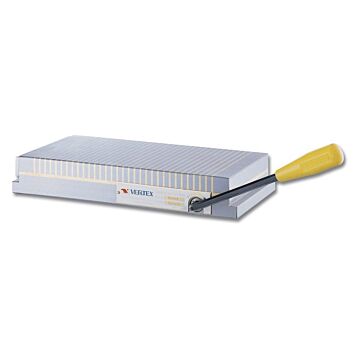

Das Modell VG: die beliebteste Magnetspannplatte von Vertex
Die äußerst populäre VG besitzt eine standardmäßige Polverteilung und ist durch ihr hervorragendes Preis-/Qualitätsverhältnis das am meisten gefragte Modell. Die standardmäßige Polverteilung (P) beträgt 8 (2 + 6). Diese Polverteilung ist ideal für etwas größere Werkstücke geeignet, die dicker als 3 mm und länger als 25 mm sind. Die als Maß für die Aufspannkraft dienende magnetische Flussdichte beträgt 650 Gauß. Die dadurch entstehende Haltekraft beträgt auf der Fläche 26 kgf und an den Seiten 18 kgf. Diese Aufspannplatte ist mit einem Permanentmagnet ausgestattet, der sich über einen Hebel aktivieren bzw. deaktivieren lässt. Die präzisionsgeschliffene Aufspannplatte ermöglicht eine problemlose und sehr exakte Aufspannung. Das Modell VG ist am häufigsten in den Ausführungen VG-407, VG-612, VG-618 und VG-820 anzutreffen. Die kleinste Aufspannbettgröße der Reihe beträgt 100 x 175 mm und beträgt maximal 250 x 500 mm. Wir können unsere beliebtesten Modelle zumeist ab Lager und somit sehr kurzfristig liefern. Selbstverständlich gewähren wir auf alle Produkte von Vertex zwei Jahre Garantie!

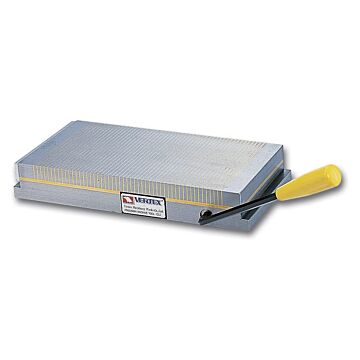

Die VGF-Serie von Vertex mit etwas feinerer Polverteilung
Die VGF-Serie von Vertex besitzt eine feinere Polverteilung von (P) = 5 (1 + 4) als die Standardserie. Doch auch diese Serie eignet sich hervorragend für Werkstücke, die etwas größer sind (Dicke > 3 mm; Länge > 25 mm). Die magnetische Flussdichte beträgt 600 Gauß, doch dank der zusätzlichen Pole ergeben sich höhere Aufspannkräfte von 28 kgf auf der Ebene bzw. 19 kgf an den Seiten. Die Ausführungen VGF-1018B, VGF-1530B und VGF-1535B gehören zu den beliebtesten Modellen dieser Reihe.

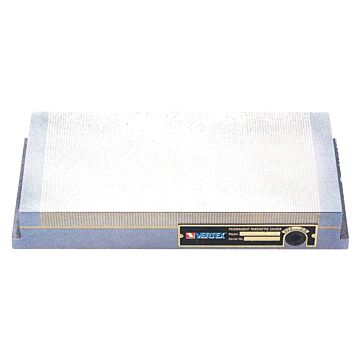

Die VRTW-Serie von Vertex mit hochfeiner Polverteilung! Ideal geeignet für kleinere Werkstücke!
Die VRTW-Reihe von Vertex besitzt eine hochfeine Polverteilung von P = 2,5 (1 + 1,5). Hierdurch ist diese Aufspannplatte selbst für kleinere Werkstücke mit einer Dicke von < 2,5 mm und einer Mindestlänge von 25 mm geeignet. Die magnetische Flussdichte beträgt 550 Gauß, doch dank der hochfeinen Pole ergeben sich höhere Aufspannkräfte von 30 kgf auf der Ebene bzw. 21 kgf an den Seiten. Auch diese Aufspannplatte ist mit einem Permanentmagnet ausgestattet, der sich mit einem mechanisch wirkenden Hebel aktivieren bzw. deaktivieren lässt. Zu den populärsten Geräten der Reihe gehören die Modelle VRTW-1018A und VRTW1530A.
