ACME-Gewindeformen

Das Tempo von 30° (metrisch) oder 29° (Zoll) des Trapezgewindes messen (ACME-Gewinde). Aus rostfreiem Stahl hergestellt. Die Abmessung in Zoll beinhaltet 16 Blätter und die metrische Version bein...

Mehr Info

Ausführung Gewinde Anzahl Blätter Winkel Inhalt
Menge Preis
No.30-720 Metrisch 12 30° 2 3 4 5 6 7 8 9 10 12 16 20 in mm
zzgl. Steuern: 89,00 € Inkl. Steuern: 103,24 €
Auf Lager
Artikelcode: 4M10.7.01
zzgl. Steuern: 89,00 € Inkl. Steuern: 103,24 €
Auf Lager
Artikelcode: 4M10.7.01

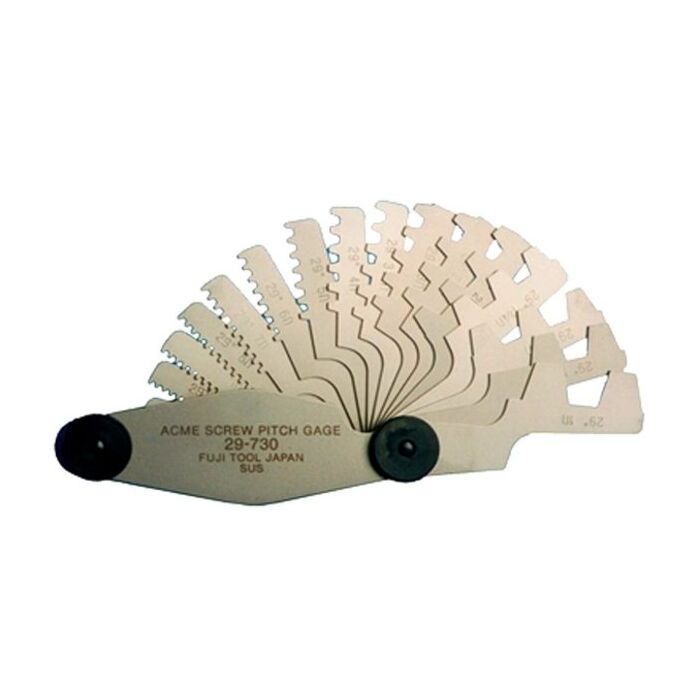

No.29-730 Inch 16 29° 1 1 1/3 1 1/2 1 3/4 2 2 1/2 3 3 1/2 4 5 6 7 8 9 10 12 in Inch
zzgl. Steuern: 89,00 € Inkl. Steuern: 103,24 €
Auf Lager
Artikelcode: 4M10.7.02
zzgl. Steuern: 89,00 € Inkl. Steuern: 103,24 €
Auf Lager
Artikelcode: 4M10.7.02

Details

Das Tempo von 30° (metrisch) oder 29° (Zoll) des Trapezgewindes messen (ACME-Gewinde).
Aus rostfreiem Stahl hergestellt.
Die Abmessung in Zoll beinhaltet 16 Blätter und die metrische Version beinhaltet 12 Blätter.
Jedes Blatt ist 90 mm lang.
Die Zahnform befindet sich zwischen 30 und 40 mm.


Genauigkeit
30°(metrisch) 2 ~ 3mm (± 0.02mm)
4 ~ 7mm (± 0.05mm)
8 ~ 16mm (± 0.04mm)
20mm (± 0.05mm)

Genauigkeit
29°(Zoll) 1Zoll (± 0.05mm)
1 1/3 ~ 2Zoll (± 0.04mm)
2 1/2 ~ 3Zoll (± 0.04mm)
3 1/2 ~ 8Zoll (± 0.03mm)
9 ~ 12Zoll (± 0.02mm)
