CITIZEN-Auslesegeräte SA-SD mit bis zu 16 Messtasteranschlüssen

CITIZEN-Auslesegeräte SA-SD mit bis zu 16 Messtasteranschlüssen

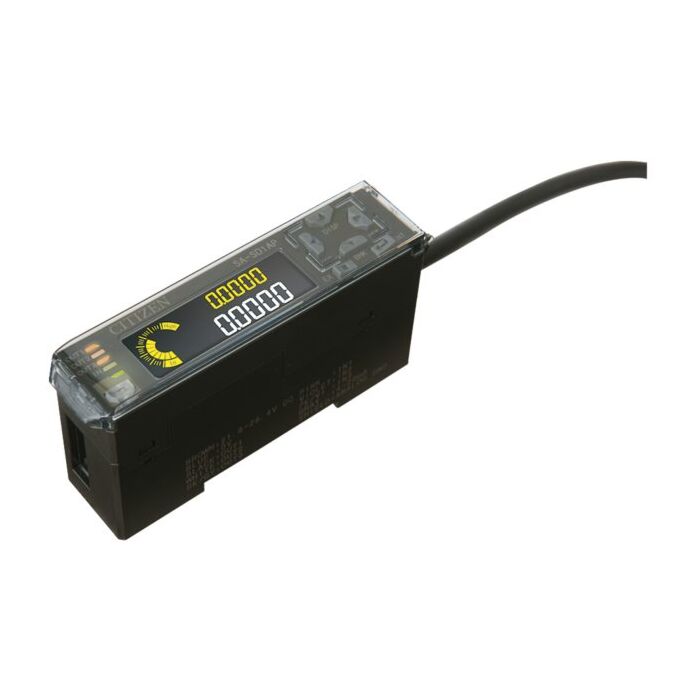

Äußerst kompakte Controller von Citizen für das Auslesen von Messtastern der SA-Serie. Die Controller umfassen ein Master-Gerät, das um Slave-Geräte für die Auslesung von bis zu max. 16 Messtastern ergänzt werden kann. Die gegenseitige Anbindung der Master- und Slave-Geräte erfolgt über eine 35-mm-DIN-Schiene (Hutschiene). Die Controller verfügen über eine Selbstdiagnose-Funktion. Diese erfasst, ob ein Messtaster angeschlossen ist und korrekt funktioniert. Darüber hinaus kann ein SA-ERS- (MODBUS RS 485) bzw. SA-ECL-Kommunikationsmodul (CC-Link) angeschlossen werden. Bei Anschluss eines Kommunikationsmoduls verringert sich die Anzahl der max. anschließbaren Messtaster auf 15.

Die mit Analogausgang und/oder E/A-Ausgang ausgestatteten Controller bieten je nach Typ eine NPN- bzw. PNP-Polarität.
Die Slave-Geräte sind mit einem Analogausgang mitsamt E/A-Ausgang, mit nur einem E/A-Ausgang oder ohne Ausgang erhältlich.

Technische Daten:

Display: Hochkontrastreiches, omnidirektionales VA-LCD
Polarität, Messwert (2 Zeilen) und Rundanzeige
Auflösung: 0,1 µm / 1 µm / 10 µm / 100 µm
Anzeigebereich: -199,9999 bis 199,9999 mm
Funktionen: Max.- bzw. Mind.-Wert, Haltefunktion, Differenz, Ebenheit, Verformung, Dicke
Spannungsversorgung: 24 V= (± 10 %)
Stromaufnahme: 70 mA bzw. weniger




Die Master-Geräte SA-SD1AP und SA-SD1AP-P umfassen ein 2 m langes Kabel für:
- die Spannungsversorgung
- Analogausgabe
- sowie E/A-Signalisierung

Die Slave-Geräte SA-SD1AC und SA-SD1AC-P umfassen ein 2 m langes Kabel für:
- Analogausgabe
- sowie E/A-Signalisierung

Die Slave-Geräte SA-SD1C und SA-SD1C-P umfassen ein 2 m langes Kabel für:
- E/A

Das Slave-Gerät SA-SDNC wird ohne Kabel geliefert.
Lesen Sie mehr
Alle Infos anzeigen
Artikelcode
Ausführung
Info
Menge
Lagerbestand
Preis
1M67.3.04 Zeige Info
335,58 €Inkl. Steuern 282,00 €Zzgl. Steuern
1M67.3.05 Zeige Info
335,58 €Inkl. Steuern 282,00 €Zzgl. Steuern
1M67.3.06 Zeige Info
326,06 €Inkl. Steuern 274,00 €Zzgl. Steuern
1M67.3.07 Zeige Info
326,06 €Inkl. Steuern 274,00 €Zzgl. Steuern
1M67.3.08 Zeige Info
316,54 €Inkl. Steuern 266,00 €Zzgl. Steuern
1M67.3.09 Zeige Info
316,54 €Inkl. Steuern 266,00 €Zzgl. Steuern
1M67.3.10 Zeige Info
316,54 €Inkl. Steuern 266,00 €Zzgl. Steuern

Produktbeschreibung


Äußerst kompakte Controller von Citizen für das Auslesen von Messtastern der SA-Serie. Die Controller umfassen ein Master-Gerät, das um Slave-Geräte für die Auslesung von bis zu max. 16 Messtastern ergänzt werden kann. Die gegenseitige Anbindung der Master- und Slave-Geräte erfolgt über eine 35-mm-DIN-Schiene (Hutschiene). Die Controller verfügen über eine Selbstdiagnose-Funktion. Diese erfasst, ob ein Messtaster angeschlossen ist und korrekt funktioniert. Darüber hinaus kann ein SA-ERS- (MODBUS RS 485) bzw. SA-ECL-Kommunikationsmodul (CC-Link) angeschlossen werden. Bei Anschluss eines Kommunikationsmoduls verringert sich die Anzahl der max. anschließbaren Messtaster auf 15.

Die mit Analogausgang und/oder E/A-Ausgang ausgestatteten Controller bieten je nach Typ eine NPN- bzw. PNP-Polarität.
Die Slave-Geräte sind mit einem Analogausgang mitsamt E/A-Ausgang, mit nur einem E/A-Ausgang oder ohne Ausgang erhältlich.

Technische Daten:

Display: Hochkontrastreiches, omnidirektionales VA-LCD
Polarität, Messwert (2 Zeilen) und Rundanzeige
Auflösung: 0,1 µm / 1 µm / 10 µm / 100 µm
Anzeigebereich: -199,9999 bis 199,9999 mm
Funktionen: Max.- bzw. Mind.-Wert, Haltefunktion, Differenz, Ebenheit, Verformung, Dicke
Spannungsversorgung: 24 V= (± 10 %)
Stromaufnahme: 70 mA bzw. weniger




Die Master-Geräte SA-SD1AP und SA-SD1AP-P umfassen ein 2 m langes Kabel für:
- die Spannungsversorgung
- Analogausgabe
- sowie E/A-Signalisierung

Die Slave-Geräte SA-SD1AC und SA-SD1AC-P umfassen ein 2 m langes Kabel für:
- Analogausgabe
- sowie E/A-Signalisierung

Die Slave-Geräte SA-SD1C und SA-SD1C-P umfassen ein 2 m langes Kabel für:
- E/A

Das Slave-Gerät SA-SDNC wird ohne Kabel geliefert.
