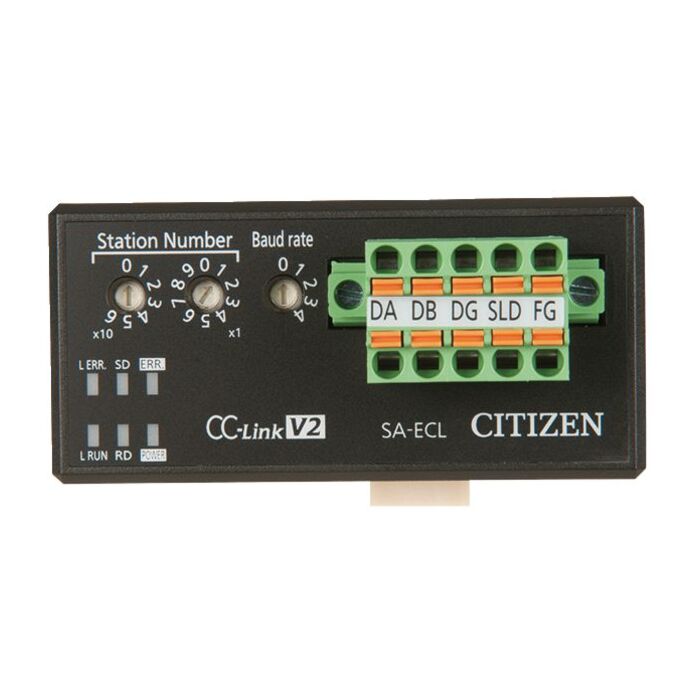

CITIZEN-Kommunikationsmodul SA-ECL für CC-Link

Dieses SA-ECL-Kommunikationsmodul von CITIZEN ist für den Anschluss an einen SA-SD-Controller vorgesehen. Darüber hinaus können an diesen SA-SD-Controller noch 14 weitere Slave-Geräte angeschlossen werden. Das Kommunikationsmodul leitet dann die Messwerte der 15 Messtaster über das CC-Link-Protokoll weiter.Dies ermöglicht eine Kommunikation mit 10 Mbit/s.

Technische Daten:

Kommunikationsverfahren: CC-Link, Vers. 1.10 / Vers. 2.00 (umschaltbar)
Remote: Remote-Einheit
Spannungsversorgung*: 24 V= (± 10 %)
Stromaufnahme: 80 mA bzw. weniger
Umgebungstemperatur: -10 °C bis + 45 °C
Umgebungsfeuchtigkeit: 35 % bis 85 % rF
Gewicht: 80 g

Datenraten:
auf 100 m: 10 Mbit/s
auf 160 m: 5 Mbit/s
auf 400 m: 2,5 Mbit/s
auf 900 m: 625 kbit/s
auf 1200 m: 156 kbit/s



* Spannungsversorgung erfolgt über das Master-Gerät SA-SD.
