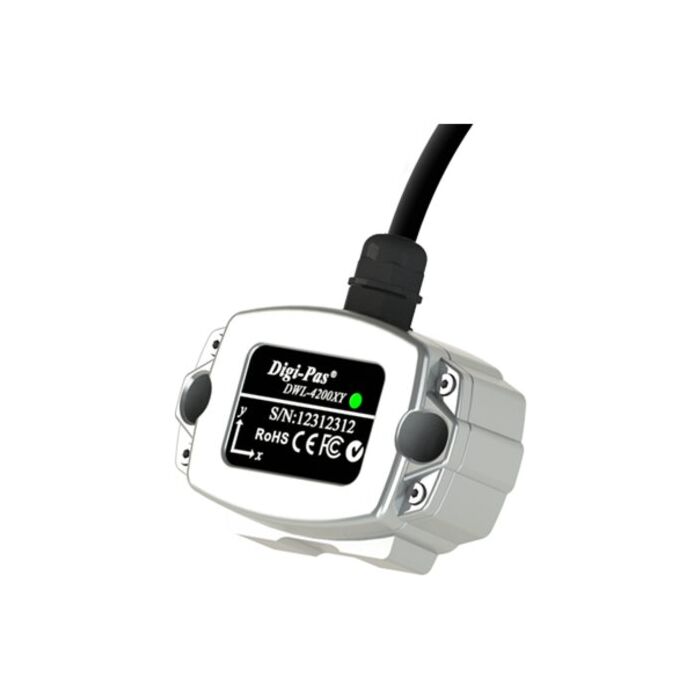

Digi-Pas DWL-4200XY ist ein 2-Achsen-Präzisions-Neigungssensormodul, das speziell für den Einbau in eine Maschine/Anlage/Struktur zur gleichzeitigen Anzeige und Bearbeitung von 2D-Nivellierungsstatus-, Winkel- und Vibrationsmessungen in Echtzeit entwickelt wurde.

Merkmale und Vorteile:

Diese intelligenten Sensormodule sind mit thermokompensierter Super-MEMS-Sensortechnologie ausgestattet und überstehen mehr als 3000g Schock-/Stoßtests. Sie sind IP65-zertifiziert und genau kalibriert kalibriert und für einen weiten Betriebstemperaturbereich ausgelegt..

Die "Plug & Play"-Softwareschnittstelle PC Sync (ausgestattet mit National Instrument Software) in Kombination mit der Control Box der Serie DWL5000XY ermöglicht es Anwendungsingenieuren und Wissenschaftlern, kontinuierlich Messwerte in Echtzeit von dem/den Sensor(en) zu erfassen, sie im Excel-Format für weitere Analysen zu speichern und die extern angeschlossenen Peripheriegeräte (Peripheriegeräte) zu überwachen.
Sie können zum Beispiel den Relaisausgang der Control Box über die PC Sync Software manipulieren.

Dadurch werden mühsame und zeitraubende Aufgaben wie das Schreiben eigener Programmiercodes vermiedenund es bleibt mehr produktive Zeit, um sich auf die wichtigsten Projektaktivitäten stattfinden. Dieser Aufbau ist effektiv und verkürzt die Projektlaufzeit und verbessert die Projekt Sicherheit der Projektabwicklung. Besonders nützlich bei Machbarkeitsstudien oder in der Anfangsphase von Sondierungsanwendungen.

Alternativ dazu können erfahrene Ingenieure/Experten für Sensoranwendungen die Digi-Pas Dynamic-Link Library herunterladen und mit ihrem eigenen Code verbinden, um Messwerte direkt aus dem Sensormodul auslesen.


TECHNISCHE DATEN:

- Messbereich von 0° ~ ±90° (Single-Axis); 0° ~ ±15° (Dual-Axis)
- Auflösung von 0,01° (0,2mm/M) (0,002 in/feet)
- Genauigkeit: ± 0,02° ((0,4mm/M) bei 0° bis ±2,00°; ± 0,04° (0,8mm/M) bei anderen Winkeln

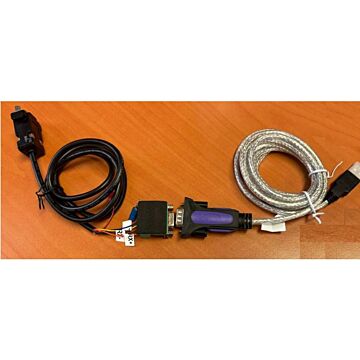

- Mehrere E/A-Kommunikationsprotokolle, z. B. USB, RS232, RS485 und (optional) Bluetooth-Konnektivität
- IP65 zertifiziert - wasserdichter Schutz
- Reaktionszeit bei 500ms.
- Schock-/Aufpralltest übersteht 3.000g bis 6.000g
- Eingebautes Vibrometer für die Messung von Niederfrequenzvibrationen (2 bis 75 Hz) in Echtzeit
- Benutzerfreundliche, PC-basierte, programmierbare Software
- Betriebstemperatur: -40 bis +85°C
- Sensormodulabmessungen in mm: 67 (L) x 42 (B) x 23 (H)
- Sensor-Gewicht: 600 Gramm
