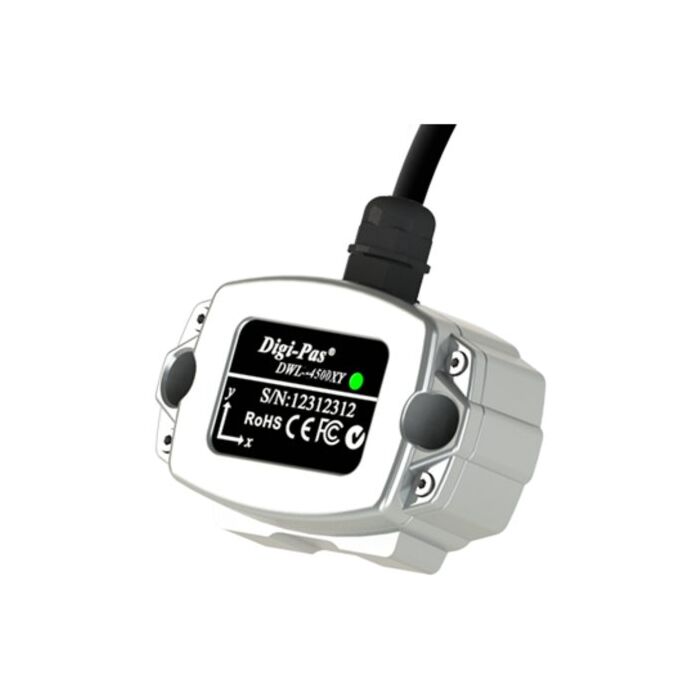

DWL-4500XY 2-Achsen Compacte smartes Sensormodul Neigungsmesser 0,001°

Digi-Pas DWL-4500XY ist ein 2-Achsen-Präzisions-Neigungssensormodul, das speziell für den Einbau in eine Maschine/Anlage/Struktur zur gleichzeitigen Anzeige und Bearbeitung von 2D-Nivellierungsstatus-, Winkel- und Vibrationsmessungen in Echtzeit entwickelt wurde.

Merkmale und Vorteile:

Ausgestattet mit thermokompensierter Super-MEMS-Sensortechnologie, überstehen diese intelligenten Sensormodule mehr als 3000g Stoß-/Buckeltest. Sie sind IP65-zertifiziert und präzise auf Nichtlinearität kalibriert sowie für einen breiten Betriebstemperaturbereich kompensiert.

Die "Plug & Play"-Softwareschnittstelle PC Sync (ausgestattet mit National Instrument Software) in Kombination mit der Control Box der Serie DWL5000XY ermöglicht es Anwendungsingenieuren/Wissenschaftlern, kontinuierlich Echtzeit-Messwerte von dem/den Sensor(en) zu erfassen, sie zur weiteren Analyse im Excel-Format zu speichern und die extern angeschlossenen Peripheriegeräte zu steuern (Peripheriegeräte). Beispielsweise können Sie den Relaisausgang der Control Box über die PC-Sync-Software manipulieren.

Dadurch werden mühsame und zeitraubende Aufgaben wie das Schreiben eigener Programmiercodes vermieden und es bleibt mehr produktive Zeit, um sich auf die wichtigsten Projektaktivitäten zu konzentrieren. Diese Vorgehensweise ist effektiv und verkürzt die Projektlaufzeit und verbessert die Zuverlässigkeit der Projektabwicklung. Besonders nützlich ist dies bei Machbarkeitsstudien oder in der Anfangsphase von Sondierungsanwendungen.

Alternativ können erfahrene Ingenieure/Experten für Sensoranwendungen die Digi-Pas Dynamic-Link Library herunterladen und sie mit ihrem eigenen Code verbinden, um Messwerte direkt aus dem Sensormodul zu extrahieren.

TECHNISCHE DATEN:

- Messbereich von 0° ~ ±10° (einachsig); 0° ~ ±5° (zweiachsig)
- Auflösung von 0,001° (0,02mm/m oder 0,0002in/ft)
- Genauigkeit: ± 0,002° (0,04mm/M) bei 0° bis ±2,00°; ± 0,004° (0,08mm/M) bei anderen Winkeln
- Wiederholbarkeit: 0,001° (0,02mm/M oder 0,0002in/ft)
- Vibration (relativ g): 2
- Reaktionszeit: 500ms
- Stromversorgung: 9-30V DC
- IO-Kommunikation: RS485
- Material: Zinklegierung
- Wasserdichte Bewertung: IP65
- Betriebstemperatur: -40°C ~ +85°C
- Abmessungen: 67mm (L) X 42mm (B) X 23mm (H)
- Für jedes Sensormodul ist ein 1,5 m langes DB9-Kabel im Lieferumfang enthalten.


EBENE & WEITWINKELMESSUNG

Bei genauen Nivellier- und Neigungswinkelmessungen geht es im Wesentlichen um gleichzeitige 2-dimensionale Ebenen anstelle von zwei unabhängigen Ein-Achsen-Ebenen. Die intelligenten Digi-Pas® 2-Achsen-Neigungsmodule mit hoher Genauigkeit und großem Messbereich sind in der Lage, Nivellierungs-, Winkel- und Vibrationsmessungen in Echtzeit durchzuführen, die es Anwendungsingenieuren ermöglichen, die Winkelposition von Maschinen/Anlagen/Strukturen kontinuierlich, genau und schnell zu messen und zu überwachen.

Diese kleinen, zweiachsigen und äußerst stoßfesten MEMS-Sensormodule mit Neigungswinkelmessung beseitigen effektiv die Einschränkungen, die mit der Verwendung mehrerer einachsiger Sensoren oder sperriger Pendel-/Servo-Sensoren verbunden sind, um genaue 2D-Nivellier- und Ebenenwinkelmessungen durchzuführen. MEMS-Sensoren enthalten keine beweglichen Teile und erfordern im Vergleich zu pendelbasierten Sensoren wenig/keine Wartung.

SCHWINGUNGSMESSUNG

Die Leistung von Präzisionsmaschinen und -geräten reagiert empfindlich auf die Schwingungen ihres eigenen Rahmens bzw. ihrer eigenen Struktur. Ungedämpfte Maschinenfüße sind eine eindeutige Quelle zusätzlicher Schwingungen bei laufender Maschine. So verschlechtern z. B. (i) verschwommene Bilder in bildgebenden/optischen Aufzeichnungsgeräten (wie CMM, CT Scan & MRI) die Messgenauigkeit, (ii) Vibrationen führen bei CNC-Maschinen zu Produktionseinbußen. Typische Struktur-/Rahmenvibrationen von Maschinen sind niederfrequent. Daher ist es wichtig, die Frequenz und Amplitude der Maschinenschwingungen während des Maschinenbetriebs zu messen, um die Genauigkeit zu kontrollieren.

Die PC Sync PRO-Software kann die Schwingungsmuster des Sensormoduls aufzeichnen und sie in Echtzeit auf dem PC-Bildschirm grafisch darstellen. Der Benutzer kann die Schwingungsdaten zur weiteren Analyse in einer Excel-Datei speichern.

PROGRAMMIERBARES UND BENUTZERDEFINIERBARES SYSTEM

Das Digi-Pas® 2-Achsen-Neigungssensormodulsystem (Sensormodul + Steuerbox + PC Sync Pro Software) ist als DEVELOPMENT KIT für Anwendungsingenieure konzipiert, die Sensormodule in Präzisionsmaschinen/-anlagen/-strukturen integrieren möchten. Es ermöglicht ihnen den direkten Zugriff auf Winkelpositionsmessungen und die Speicherung von Daten im Excel-Format, ohne dass eine mühsame und zeitaufwändige Programmierung erforderlich ist.

Das Winkelmesssystem ermöglicht benutzerdefinierte Einstellungen zur einfachen Aktivierung/Steuerung extern angeschlossener Peripheriegeräte (siehe Beispieldiagramm unten).

Alternativ können sehr erfahrene Ingenieure/Experten in Sensoranwendungen ihre eigenen Low-Level-Programmiercodes verwenden, um Messwerte direkt von Sensormodulen zu extrahieren, OHNE die Control Box und die PC-Sync-Software (d.h. Development Kits) verwenden zu müssen. Benutzer können auch die Digi-Pas Dynamic-Link Library herunterladen, um sie in ihre eigenen höheren Programmiercodes zu integrieren und über die Control Box auf den Sensor zuzugreifen. Wir empfehlen jedoch dem ERSTEN Benutzer des Sensormoduls dringend, das Development Kit zu verwenden. Sobald er sich mit dem System vertraut gemacht hat, kann der Benutzer das Entwicklungskit entfernen und den/die Sensor(en) direkt mit den Anwendungscodes des Benutzers und seinem eigenen Hardwaresystem verbinden.

AKKREDITIERUNG

Die Genauigkeit der Neigungsmessermodule der Serie DWL-4500xy wird von akkreditierten unabhängigen Kalibrier- und Prüfstellen sowie von nationalen Metrologiezentren überprüft, die gemäß CIPM MRA auf den SI-Standard und NIST, JIS, UKAS und DIN rückführbar sind.
