Fujitool Universal-Winkelblocken

UNIVERSAL-WINKELBLÖCKE

Ein Werkzeug zum genauen Einstellen von Ecken.
Die Kombination aus einfach gestalteten Prismen und Winkelplatten ermöglicht ein schnelles und einfaches Setzen von Ecken, was zu einer deutlich verbesserten Betriebseffizienz führt.

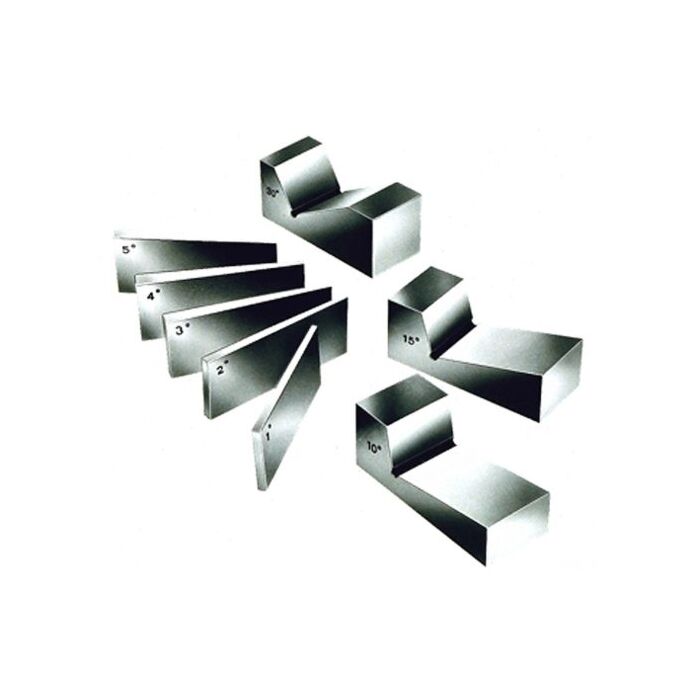

Inhalt: 8-teiliges Set
V-Blöcke: 10°15°30°
Winkelplatten: 1° 2° 3° 4° 5°
Werkstoff: Werkzeugstahl
Härte: HRC50 ± 2 °
Genauigkeit: ±0,015° (±1')

Modell-Nr. Größe Zusammensetzung/Inhalt
UAB-8 B:30 X L:75 mm
UAB-8A B:38 X L:100 mm

So machen Sie einen Aufbau mit einem Winkel:
Durch die Kombination von Prismenblöcken (10°15°30°) und Winkelplatten (1°2°3°4°5°) kann auf einfache Weise ein beliebiger Winkel eingestellt werden, wie in der Abbildung oben gezeigt.
