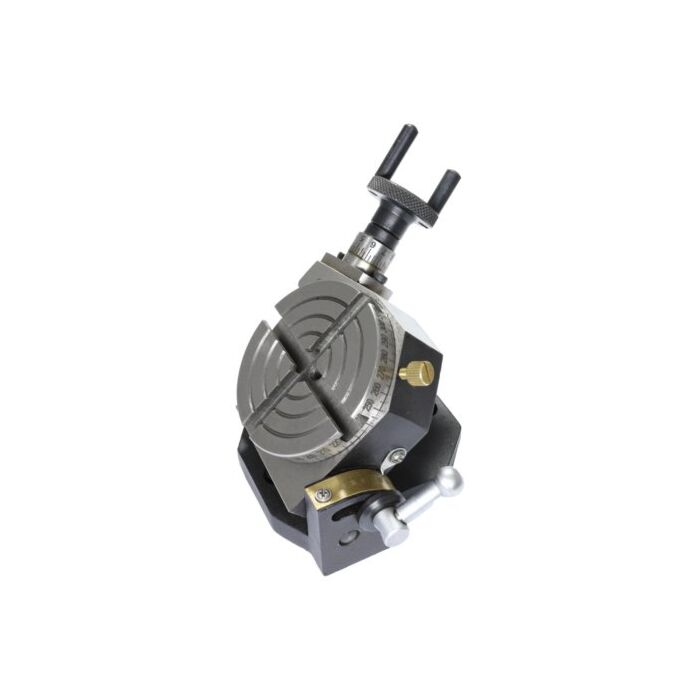

schwenkbarer Rundtisch/Teilapparat Ø75mm SOBA

Kompakter neigbarer Teilapparat mit Rundtisch – Tischdurchmesser 75 mm für präzise Metallbearbeitung

Ein Teilapparat ist ein unverzichtbares Werkzeug in der Metallbearbeitung, insbesondere bei Fräs-, Bohr- oder Schleifarbeiten, bei denen Werkstücke exakt in bestimmten Winkelstellungen bearbeitet werden müssen. Mit einem Teilapparat lassen sich komplexe Bearbeitungen wie Bohrbilder, Teilkreise oder Verzahnungen hochpräzise realisieren
.
Dieser kompakte schwenkbare Teilapparat ist mit einem Rundtisch ausgestattet, der einen Durchmesser von 75 mm aufweist und aus präzisionsgeschliffenem Material gefertigt ist. Das gehärtete Schneckenrad sorgt für eine langlebige und nahezu spielfreie Kraftübertragung. Durch das Übersetzungsverhältnis von 36:1 bedeutet eine Umdrehung des Handrads eine Rotation des Tisches um exakt 10°. Die 360°-Teilskala sowie der Nonius mit 12-Minuten-Ablesung ermöglichen eine besonders präzise Positionierung.
Dank der kompakten Bauweise mit nur 55 mm Höhe ist der Teilapparat ideal für den Einsatz in kleinen Werkstätten, auf Fräsmaschinen oder beim Modellbau. Die vier T-Nuten mit M5-Gewinde und 8 mm Breite bieten flexible Spannmöglichkeiten für unterschiedliche Werkstücke.

Vorteile im Überblick:
Hohe Präzision für Bohrungen, Teilungen und Verzahnungen
Kompakte Bauweise – ideal für enge Platzverhältnisse
Neigbar für Bearbeitungen unter Winkeln
Exakte Teilung durch Teilskala und Feinteilung mit Nonius
Robuste Ausführung mit gehärtetem Schneckenrad

Technische Daten:
• Tischdurchmesser: 75 mm
• Höhe: 55 mm
• T-Nuten: M5
• Anzahl der Nuten: 4
• Breite der T-Nuten: 8 mm
• Gewicht: 2,30 kg
• Übersetzungsverhältnis: 36:1
• Ablesegenauigkeit: 12 Minuten




Informationen zur Produktsicherheit:
Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
Nur für den vorhergesehenen Verwendungszweck geeignet.
Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Hogetex/Kometex B.V., Gesinkkampstraat 1,7051 HR Varsseveld/ Netherlands, email: Info@hogetex.com
