Optisches Werkzeugvoreinstellgerät

Optisches Werkzeugvoreinstellgerät HOGADI Mit diesem Gerät können Werkzeuge kontaktlos eingestellt werden. Dadurch wird Beschädigungen des Werkzeugs beim Messen vorgebeugt. Dieses optische Werk...

Mehr Info

Typ Aufnahme XAchse Ø/mm ZAchse mm Abmessungen (l x b x h)
Menge Preis
HOGADI-1 SK-40 230 300 400x180x580
zzgl. Steuern: 6.105,00 € Inkl. Steuern: 7.264,95 €
Artikelcode: 2K10.3.04
zzgl. Steuern: 6.105,00 € Inkl. Steuern: 7.264,95 €
Artikelcode: 2K10.3.04
HOGADI-2 SK-50 300 400 500x180x780
zzgl. Steuern: 6.435,00 € Inkl. Steuern: 7.657,65 €
Artikelcode: 2K10.3.05
zzgl. Steuern: 6.435,00 € Inkl. Steuern: 7.657,65 €
Artikelcode: 2K10.3.05
Productname
Menge Preis
Reduzierhülse SK50/40
zzgl. Steuern: 260,00 € Inkl. Steuern: 309,40 €
Artikelcode: 2K10.3.11
zzgl. Steuern: 260,00 € Inkl. Steuern: 309,40 €
Artikelcode: 2K10.3.11
Reduzierhülse SK50/30
zzgl. Steuern: 270,00 € Inkl. Steuern: 321,30 €
Artikelcode: 2K10.3.12
zzgl. Steuern: 270,00 € Inkl. Steuern: 321,30 €
Artikelcode: 2K10.3.12
Reduzierhülse SK40/30
zzgl. Steuern: 230,00 € Inkl. Steuern: 273,70 €
Artikelcode: 2K10.3.13
zzgl. Steuern: 230,00 € Inkl. Steuern: 273,70 €
Artikelcode: 2K10.3.13
Reduzierhülse SK50/VDI40
zzgl. Steuern: 450,00 € Inkl. Steuern: 535,50 €
Artikelcode: 2K10.3.14
zzgl. Steuern: 450,00 € Inkl. Steuern: 535,50 €
Artikelcode: 2K10.3.14
Reduzierhülse SK50/VDI30
zzgl. Steuern: 450,00 € Inkl. Steuern: 535,50 €
Artikelcode: 2K10.3.15
zzgl. Steuern: 450,00 € Inkl. Steuern: 535,50 €
Artikelcode: 2K10.3.15
Reduzierhülse SK40/VDI30
zzgl. Steuern: 390,00 € Inkl. Steuern: 464,10 €
Artikelcode: 2K10.3.16
zzgl. Steuern: 390,00 € Inkl. Steuern: 464,10 €
Artikelcode: 2K10.3.16
90° Indexierung SK 40
zzgl. Steuern: 179,00 € Inkl. Steuern: 213,01 €
Artikelcode: 2K10.3.17
zzgl. Steuern: 179,00 € Inkl. Steuern: 213,01 €
Artikelcode: 2K10.3.17
90° Indexierung SK 50
zzgl. Steuern: 179,00 € Inkl. Steuern: 213,01 €
Artikelcode: 2K10.3.18
zzgl. Steuern: 179,00 € Inkl. Steuern: 213,01 €
Artikelcode: 2K10.3.18
Etikettendrucksystem
zzgl. Steuern: 1.345,00 € Inkl. Steuern: 1.600,55 €
Artikelcode: 2K10.3.19
zzgl. Steuern: 1.345,00 € Inkl. Steuern: 1.600,55 €
Artikelcode: 2K10.3.19
Einstelldorn SK40
zzgl. Steuern: 550,00 € Inkl. Steuern: 654,50 €
Auf Lager
Artikelcode: 2K10.3.21
zzgl. Steuern: 550,00 € Inkl. Steuern: 654,50 €
Auf Lager
Artikelcode: 2K10.3.21
Einstelldorn SK50
zzgl. Steuern: 650,00 € Inkl. Steuern: 773,50 €
Artikelcode: 2K10.3.22
zzgl. Steuern: 650,00 € Inkl. Steuern: 773,50 €
Artikelcode: 2K10.3.22

Details

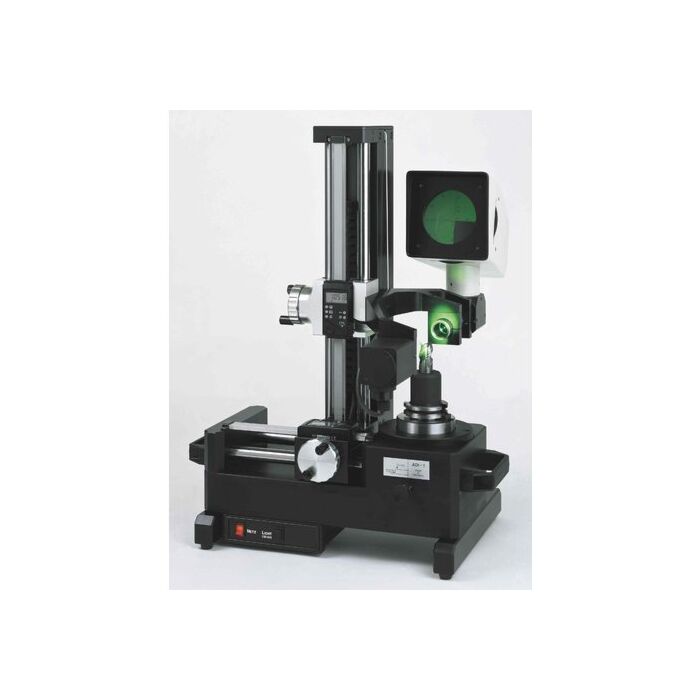

Optisches Werkzeugvoreinstellgerät HOGADI

Mit diesem Gerät können Werkzeuge kontaktlos eingestellt werden. Dadurch wird Beschädigungen des Werkzeugs beim Messen vorgebeugt. Dieses optische Werkzeugvoreinstellgerät mit zwei Koordinaten ist äußerst bedienungsfreundlich. Durch seine praxisorientierte Funktion können mit diesem Voreinstellgerät akkurate Werkzeugmessungen schnell durchgeführt werden. Das Gerät verfügt über ein Mitutoyo-Messsystem. Es wurde in Deutschland entwickelt und gefertigt, ist also sehr solide. Das Gerät verfügt über einen Optik mit 20-facher Vergrößerung, der manüll über ein Handrad einschließlich Feineinstellung bedient wird. Dadurch lässt sich das Gerät schnell und einfach verwenden, wodurch wiederum kostbare Zeit beim Voreinstellen von Werkzeugen eingespart wird. Stabiles Aluminiumgehäuse, Stahlführung, gehärtet und geschliffen. Die Präzisions-Werkzeugaufnahme ist drehbar und kann mit einer 90°-Indexierung (Zubehör) ausgerüstet werden.


Max. Rundlaufgenauigkeit in 200 mm Höhe: 0,02 mm.
Parallelität zur Werkzeugachse: max. 0,02 mm.
Auflösung des Messsystems: 0,01 mm.
20-fache Vergrößerung der Optik.
Display Ø 100 mm mit Kreuz und Radius: 0,1 - 0,2 - 0,4 - 0,8 - 1,0 - 1,2 - 1,6 - 2,0.
Funktionen: Null- und Absolutmessung (ZERO/ABS), Messwertspeicher (Hold), Umkehrbare Messrichtung (REV), Werte einstellbar (PRESET), Umschaltung Radius/Qürschnitt auf der x-Achse (R/Ø ), Lieferung mit Bedienungsanleitung und Zertifikat.
