Schlagsonden für DHT-100, DHT-200

Schlagsonden für DHT-100, DHT-200

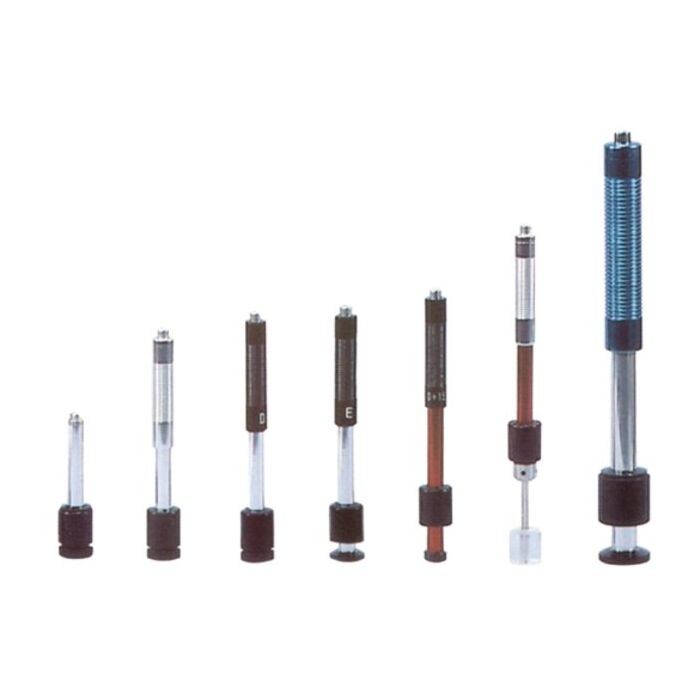

Verschiedene Schlagsondentypen für diverse Anwendungen.

Sonde DC: Für interne Bohrungen.
Sonde C: mit 25 % Schlagkraft für
stoßempfindliche Werkstücke.
Sonde D+15: Für Schlitze.
Sonde DL: Mit Nadel für schwierige Stellen.
Sonde G: 9x höhere Schlagkraft für Werkstücke mit hoher Rauheit.

Technische Daten
D/DC/DL D+15 C G
Schlagenergie: 11 Nmm 11 Nmm 3 Nmm 90 Nmm
Gewicht Schlagkörper: 5,5/5,5/7,3g 7,8g 3,0g 20g
Härte Sondenspitze: 1600HV 1600HV 1600HV 1600HV
Durchmesser Sondenspitze: 3 mm 3 mm 3 mm 3 mm
Material Sondenspitze: Hartmetall Hartm. Hartm. Hartm.
Durchmesser Schlagkörper: 20 mm 20 mm 20 mm 30 mm
Länge Schlagkörper: 147 / 87 mm 162 mm 141 mm 254 mm
Gewicht Schlagkörper: 75/50 g 80 g 75 g 250 g
Max. Härte Werkstück: 940HV 940HV 1000HV 650HB
Rauh. Werkstück Klasse ISO: N7 N7 N5 N9
Rauh. Werkstück Max. Rt (Rz) 10 um 10 um 2,5 um 30 um
Rauh. Werkstück durchschn. Ra 2 um 2 um 0,4 um 7 um
Min. Gewicht des Werkstücks:
ohne Unterstützung: 5 kg 5 kg 1,5 kg 15 kg
Mit Basis: 2 kg 2 kg 0,5 kg 5 kg
Mit Basis und Paste: 0,1 kg 0,1 kg 0,02 kg 0,5 kg
Min. Dicke des Werkstücks:
Mit Paste: 3 mm 3 mm 1 mm 10 mm
Min.Einsatztiefe Härtung: 0,8 mm 0,8 mm 0,2 mm -
Eindrucktiefe Werkstück:
bei 300HV Durchm.: 0,54 mm 0,54 mm 0,38 mm 1,03 mm
bei 300HV Tiefe: 24 um 24 um 12 um 53 um
bei 600HV Durchm.: 0,45 mm 0,45 mm 0,32 mm 0,90 mm
bei 600HV Tiefe: 17 um 17 um 8 um 41 um
bei 800HV Durchm.: 0,35 mm 0,35 mm 0,30 mm -
bei 800HV Tiefe: 10 um 10 um 7 um -
Lesen Sie mehr
Alle Infos anzeigen
Artikelcode
Ausführung
Info
Menge
Lagerbestand
Preis
6M35.1.40 Zeige Info
831,81 €Inkl. Steuern 699,00 €Zzgl. Steuern
6M35.1.41 Zeige Info
831,81 €Inkl. Steuern 699,00 €Zzgl. Steuern
6M35.1.42 Zeige Info
1.069,81 €Inkl. Steuern 899,00 €Zzgl. Steuern
6M35.1.43 Zeige Info
1.188,81 €Inkl. Steuern 999,00 €Zzgl. Steuern
6M35.1.44 Zeige Info
1.069,81 €Inkl. Steuern 899,00 €Zzgl. Steuern
6M35.1.45 Zeige Info
1.297,10 €Inkl. Steuern 1.090,00 €Zzgl. Steuern
