Schwenkbare Winkelplatten bis max. 90°

Schwenkbare Winkelplatten bis max. 90°

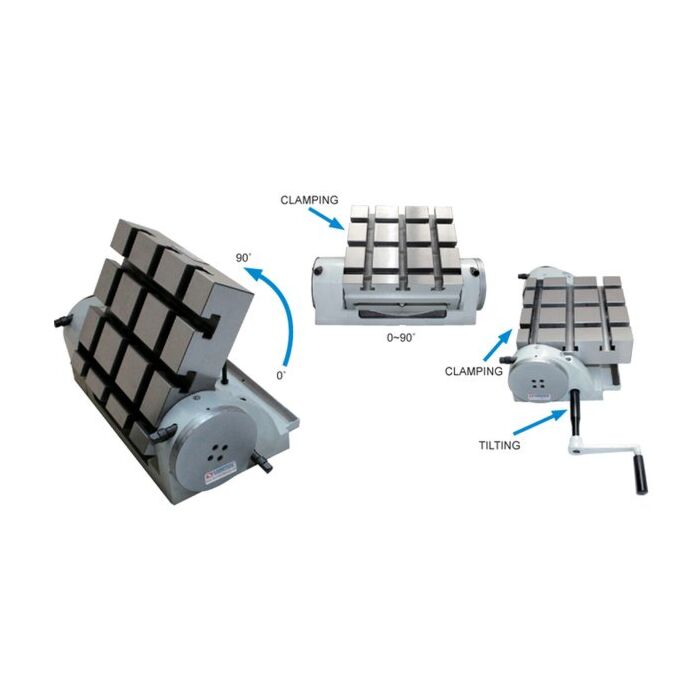

Diese Winkelplatten sind schwenkbar von 0° bis 90°. Mit T-Schlössern versehen. Besonders solider Aufbau. Der Winkel kann mit einem Hebelsystem mit Winkelanzeige eingestellt werden. Dank der gehärteten und geschliffenen Teile sehr präzise.

Abmessungen:

VUT-1515 VUT-2726 VUT-3230
A: 180 255 300
B: 285 399 449
C: 113 150 169
D: 156 270 320
E: 150 258 298
F: 16 16 16
G: 20 22 26
H: 115 155 169
I: 44 72 92
J: 16 20 25
J1: 50 70 75
K: 44 72 92
M: 28 55 60
N: 50 80 98
P: 50 80 100
Q: 30 45 48
b: 145 207 232
c: 140 192 217
e: 10 12 16
h: 251 291 305

Alle Abmessungen in mm.
Lesen Sie mehr
Alle Infos anzeigen
Artikelcode
Ausführung
Info
Menge
Lagerbestand
Preis
5S11.1.41 Zeige Info
1.826,65 €Inkl. Steuern 1.535,00 €Zzgl. Steuern
5S11.1.42 Zeige Info
2.671,55 €Inkl. Steuern 2.245,00 €Zzgl. Steuern
5S11.1.43 Zeige Info
3.361,75 €Inkl. Steuern 2.825,00 €Zzgl. Steuern

Produktbeschreibung


Diese Winkelplatten sind schwenkbar von 0° bis 90°. Mit T-Schlössern versehen. Besonders solider Aufbau. Der Winkel kann mit einem Hebelsystem mit Winkelanzeige eingestellt werden. Dank der gehärteten und geschliffenen Teile sehr präzise.

Abmessungen:

VUT-1515 VUT-2726 VUT-3230
A: 180 255 300
B: 285 399 449
C: 113 150 169
D: 156 270 320
E: 150 258 298
F: 16 16 16
G: 20 22 26
H: 115 155 169
I: 44 72 92
J: 16 20 25
J1: 50 70 75
K: 44 72 92
M: 28 55 60
N: 50 80 98
P: 50 80 100
Q: 30 45 48
b: 145 207 232
c: 140 192 217
e: 10 12 16
h: 251 291 305

Alle Abmessungen in mm.
