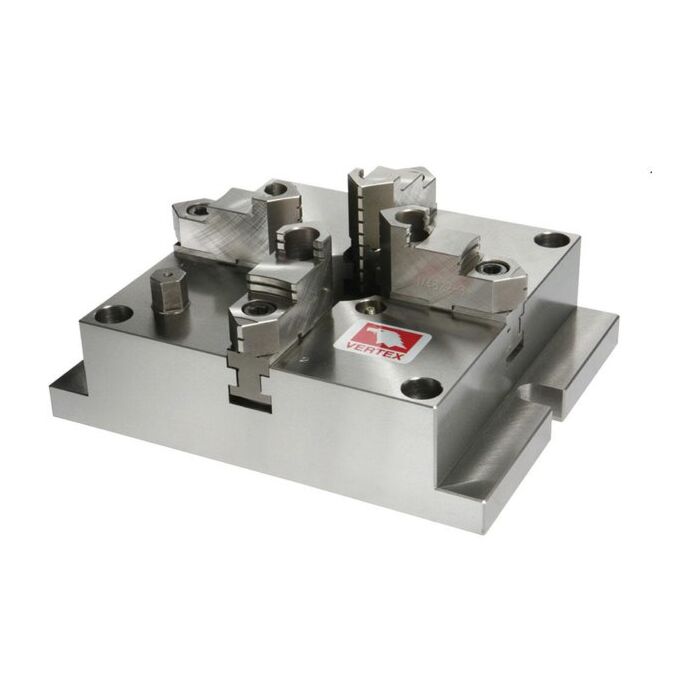

Selbstzentrierendes Vierbackenfutter VMJ

- Solides Einspannen des Werkstücks Garantiert hohe Genauigkeit (max. Abweichung 0,03 mm) - Hohe Werkstücke können durch die niedrige Konstruktion des Drehfutters auch eingespannt werden. - R...

Mehr Info

Typ Gewicht Schraubstockdurchm.
Menge Preis
VMJ-6 13,5 kg Ø 4-128mm
zzgl. Steuern: 839,00 € Inkl. Steuern: 973,24 €
Artikelcode: 3K10.6.41
zzgl. Steuern: 839,00 € Inkl. Steuern: 973,24 €
Artikelcode: 3K10.6.41
VMJ-8 21,5 kg Ø 5-162mm
zzgl. Steuern: 985,00 € Inkl. Steuern: 1.142,60 €
Artikelcode: 3K10.6.42
zzgl. Steuern: 985,00 € Inkl. Steuern: 1.142,60 €
Artikelcode: 3K10.6.42
VMJ-10 36,1 kg Ø 6-200mm
zzgl. Steuern: 1.335,00 € Inkl. Steuern: 1.548,60 €
Artikelcode: 3K10.6.43
zzgl. Steuern: 1.335,00 € Inkl. Steuern: 1.548,60 €
Artikelcode: 3K10.6.43
VMJ-12 62,8 kg Ø 10-265mm
zzgl. Steuern: 1.855,00 € Inkl. Steuern: 2.151,80 €
Artikelcode: 3K10.6.44
zzgl. Steuern: 1.855,00 € Inkl. Steuern: 2.151,80 €
Artikelcode: 3K10.6.44

Details

- Solides Einspannen des Werkstücks
Garantiert hohe Genauigkeit (max.
Abweichung 0,03 mm)
- Hohe Werkstücke können durch die
niedrige Konstruktion des Drehfutters
auch eingespannt werden.
- Rechteckige Werkstücke können
paarweise mit zwei Backen
eingespannt werden.
- Mit Durchgangsbohrung zum
Einspannen langer Werkstücke.
- Der Schlüssel wird vertikal aufgesetzt.
- Mehrere Drehfutter können
gemeinsam benutzt werden.

Technische Daten (in mm):
Typ A B C D E G H I J K L M N
VMJ-6 165 215 144 18 25 26 130 40 18 57 96 39 4-M10
VMJ-8 200 250 174 18 25 28 160 55 20 65 108 43 4-M12
VMJ-10 250 310 218 18 30 32 200 70 22 72 122 50 4-M14
VMJ-12 310 380 274 22 35 40 260 100 25 85 141 56 4-M16
