Verzahnungslehren mit einen Druckwinkel von 20°

Verzahnungslehren der japanischen Marke Fuji Tool in einem Ring. Es gibt zwei unterschiedliche Arten: Evolentenlehren und Modullehren. Die Evolentenlehren haben einen Bereich von 2-5 Zoll oder 6-80 Z...

Mehr Info

Modell Bereich Anzahl Blätter
Menge Preis
DP-L20 2" - 5" 7
zzgl. Steuern: 119,00 € Inkl. Steuern: 141,61 €
Artikelcode: 3M60.2.05
zzgl. Steuern: 119,00 € Inkl. Steuern: 141,61 €
Artikelcode: 3M60.2.05
DP-S20 6" - 18" 8
zzgl. Steuern: 69,00 € Inkl. Steuern: 82,11 €
Artikelcode: 3M60.2.06
zzgl. Steuern: 69,00 € Inkl. Steuern: 82,11 €
Artikelcode: 3M60.2.06
MP-S20 0,5-5mm 13
zzgl. Steuern: 69,00 € Inkl. Steuern: 82,11 €
Artikelcode: 3M60.3.06
zzgl. Steuern: 69,00 € Inkl. Steuern: 82,11 €
Artikelcode: 3M60.3.06
MP-L20 6-12mm 7
zzgl. Steuern: 119,00 € Inkl. Steuern: 141,61 €
Artikelcode: 3M60.3.05
zzgl. Steuern: 119,00 € Inkl. Steuern: 141,61 €
Artikelcode: 3M60.3.05

Details

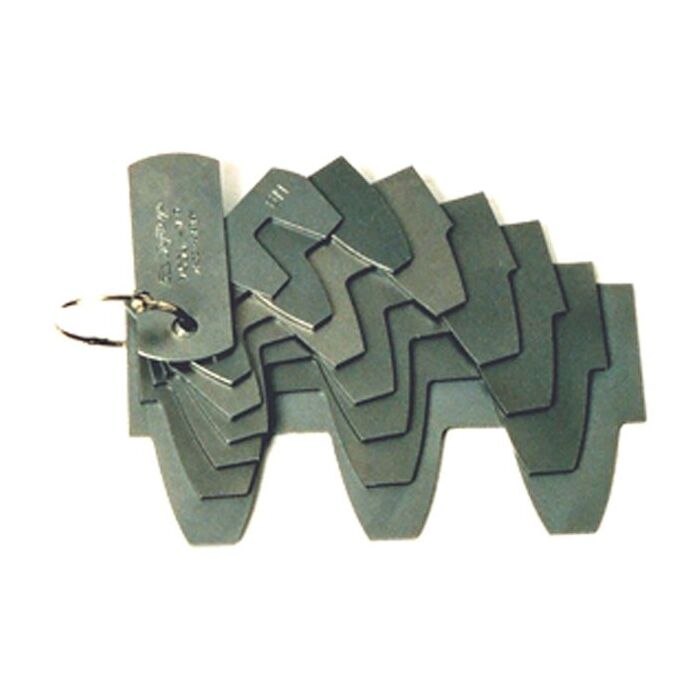

Verzahnungslehren der japanischen Marke Fuji Tool in einem Ring.

Es gibt zwei unterschiedliche Arten:
Evolentenlehren und Modullehren.
Die Evolentenlehren haben einen Bereich von 2-5 Zoll oder 6-80 Zoll.
Die Modullehren haben einen Bereich von 0,5-5 mm oder von 6-12 mm.

Alle diese Zahnformen haben einen Druckwinkel von 20°. Zahnformen mit einem Druckwinkel von 14,5° auch lieferbar.

Typ Bereich
DP-L20 2; 2 1/2; 3; 3 1/2; 4; 4 1/2; 5 per inch
DP-S20 6,7,8,9,10,11,12,14,16,18 per inch
MP-S20 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2; 2,25; 2,5; 2,75; 3; 3,25; 3,5; 3,75; 4,0; 4,5; 5,0mm
MP-L20 6,7,8,9,10,11,12mm

Genauigkeit:
DP-L20 ± 0,1mm
DP-S20 ± 0,05mm
MP-S20 ± 0,05mm
MP-L20 ± 0,1mm
